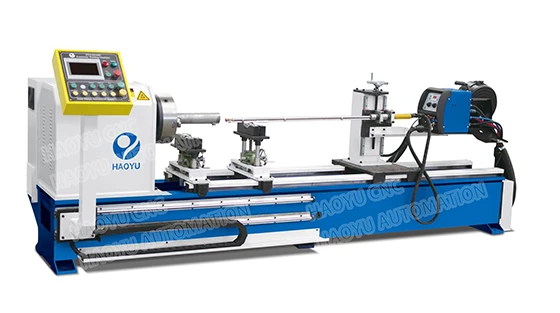

Máquina automática de revestimiento de orificios interiores TIG para boquilla
I.Requisito de soldadura
1.Para completar la soldadura automática de superposición del orificio interior de la tubería/tubo. Asegúrese de que la forma sea uniforme y tenga una buena apariencia, que la profundidad y el ancho de la fusión cumplan con los requisitos de soldadura y que sean fáciles de sujetar.
2.La máquina puede funcionar de forma continua durante 24 horas.
3.Material aplicable: acero inoxidable, acero al carbono.
4.Incluir sistema de refrigeración
5.Esta máquina también se puede utilizar para superponer superficies.
II.Características del equipo
- El soplete de soldadura avanza-hacia atrás junto con el eje y suelda la pieza de trabajo. La pieza de trabajo está girando, la posición de soldadura es horizontal.
- Adopta un modo de alimentación de alambre tipo empuje para garantizar la estabilidad de la alimentación de alambre.
- El soplete de soldadura se puede ajustar longitudinalmente para adaptarse a varios tipos de soldadura.
- PLC para controlar toda la operación. La velocidad de rotación de la pieza de trabajo se ajusta mediante un inversor de A/C, ajuste continuo, para mejorar la confiabilidad del equipo.
III.Parámetros técnicos
|
Longitud de soldadura aplicable |
Máximo 1000 mm |
|
Diámetro de soldadura aplicable |
50,8-300 mm |
|
Tipo de tubería |
Hueco |
|
Velocidad de rotación |
0.2-2r.p.m |
|
potencia del motor |
0,75 KW |
|
Rango de elevación del soplete de soldadura |
Según el diámetro máximo de la pieza de trabajo |
|
Diámetro del alambre |
1,2 mm-2,4 mm |
|
Tensión de trabajo de la máquina |
380V trifásico 50hz para potencia de soldadura 220V monofásico para máquina principal |
IV.Imágenes detalladas
Posada TIG AutomáticaMáquina de revestimiento de orificios para boquilla:
1.La pieza de trabajo se fija mediante un mandril giratorio y se sostiene mediante soportes. La distancia entre los soportes se puede ajustar según la longitud de la pieza de trabajo.
2.La caja del eje de rotación consta de un motor de frecuencia de CA, un reductor, un accesorio y un manguito conductor y otros componentes.
3.El soplete de soldadura se mueve hacia adelante-hacia atrás, impulsado por el servomotor, para realizar el cambio entre la estación de preparación y de soldadura.
4.Utilice un soplete de soldadura TIG personalizado especial para cumplir con los requisitos de un diámetro tan pequeño.
5. Visualización de imágenes con efectos
V.Vedio para su referencia
Máquina automática de revestimiento de orificios interiores TIG para boquilla
